澄清池中斜板填料或者斜管填料的工作原理

浏览: 作者: 来源: 时间:2021-09-12 分类:技术支持

澄清池:水和废水的混凝处理工艺包括水和药剂的混合、反应及絮凝体与水的分离三个阶段。澄清池就是完成上述三个过程与一体的专门设备。

澄清池中起到截留分离杂质颗粒作用的介质是呈悬浮状的泥渣。在澄清池中,沉泥被提升起来并使之处于均匀分布的悬浮状态,在池中形成高浓度的稳定活性泥渣层,该层悬浮物浓度约在3~10g/L。原水在澄清池中由下向上流动,泥渣层由于重力作用可在上升水流中处于动态平衡状态。当原水通过泥渣悬浮层时,利用接触絮凝原理,原水中的悬浮物便被泥渣悬浮层阻留下来,使水获得澄清。清水在澄清池上部被收集。

泥渣悬浮层上升流速与泥渣的体积、浓度有关,因此,正确选用上升流速,保持良好的泥渣悬浮层,是澄清池取得较好处理效果的基本条件。

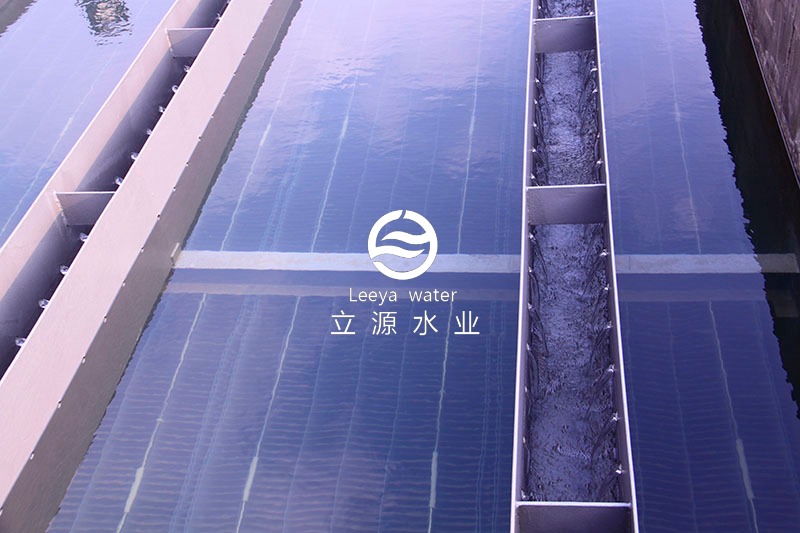

立源斜板填料澄清池

立源斜板填料澄清池


今天主要介绍的是澄清池其中的斜板沉淀池填料

斜板,沉淀池填料材质有聚丙烯(PP)聚氯乙烯(PVC)和玻璃钢(FRP)三种。组装形式的斜管和直管两种形式。蜂窝斜管填料主要用于各种沉淀和除砂作用。是近十年来在给排水工程中采用最广泛而且成为一项水处理装置。它适用范围广,处理效果高,占地面积小等优点。

适用于进水口除砂,一般工业和生活给水沉淀、污水沉淀、隔油以及尾张浓缩等处理,即适用于新建工程,又适用于现有旧池的改造,均能取得良好的经济效益。

立源水业徐立群博士专注于开发水处理沉淀设备二十余年,前后发明专利十余项,其中最重要的专利既是V形斜板的实用新型专利。


斜板填料

立源水业公司的专利设备-斜板沉淀设备主要原理是综合利用沉淀机理和接触絮凝机理完成沉淀池中颗粒的分离过程。该设备在充分利用沉淀机理的基础上,在设备内设置涡旋强度控制区域,减弱沉淀池中沉淀设备下部一定位置水流中的大涡旋强度,减少沉淀区水流的脉动。

当水流在进入设备后,这种结构的特殊性能进一步控制接触絮凝的过程,在不断改变流速流态的过程中,提高矾花颗粒在设备内接触碰撞的几率,彼此吸附连接,只有尺度和密度足以克服水流顶托力等相关因素的矾花颗粒,才能沉落。

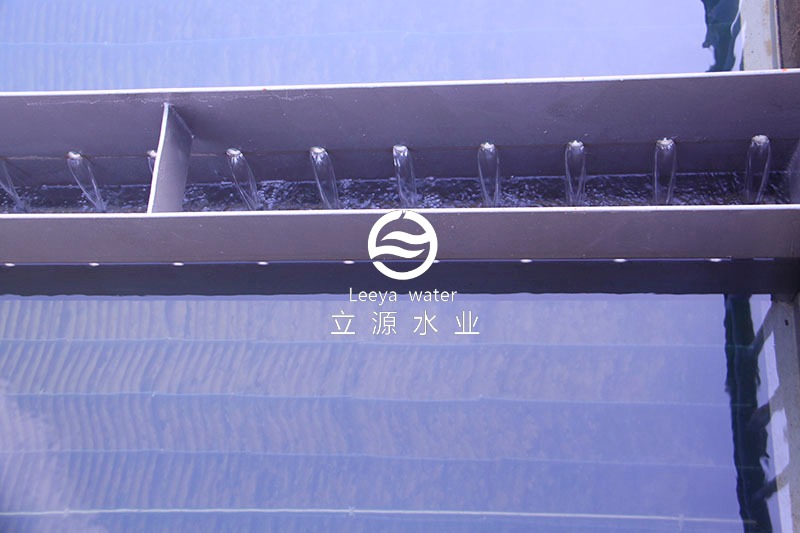

集水细节

在不断下沉的过程中,不断吸附微小粒径的矾花颗粒,直至脱离沉淀设备。当矾花重力同水流顶托力及相关作用力维持动态平衡时,更增强了接触絮凝沉淀作用,在设备内一定位置形成密实的、抗冲击能力强、可自动更新且更新周期短的动态悬浮泥渣层,这样使悬浮泥渣层时刻保持很强的过滤、吸附、纳污能力,沉淀效果更好。
